HDMI1.4/HDMI2.0接口ESD靜電浪涌保護方案
發表日期：2020-06-12來源：www.6677atat.com瀏覽：2619

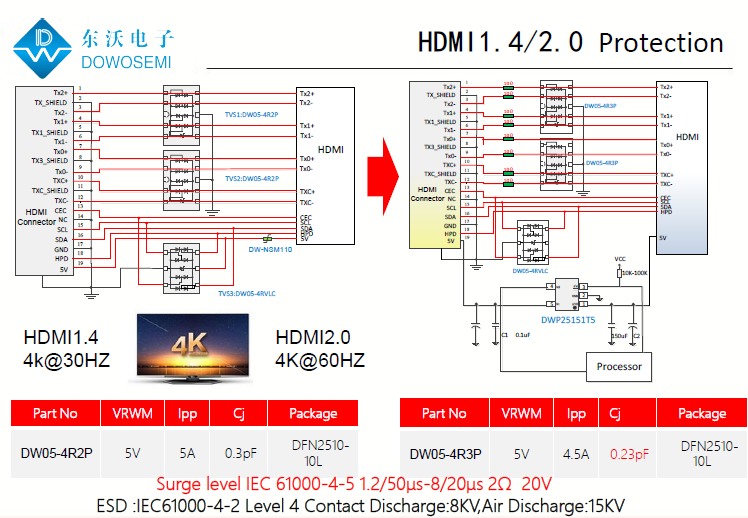

東沃電子設計的HDMI1.4/HDMI2.0接口ESD靜電浪涌保護方案，如下圖：
從HDMI1.4/HDMI2.0接口ESD靜電浪涌保護方案圖中可以看出，選用的是東沃自主研發、生產、銷售的ESD保護二極管DW05-4R2P（DFN2510-10L封裝）、DW05-4R3P（DFN2510-10L封裝）。針對HDMI1.4/HDMI2.0接口ESD靜電浪涌保護，有很多設計保護方案。具體選用哪種，還需要結合電路的保護需求來決定。
想了解更多有關HDMI1.4/HDMI2.0接口ESD靜電浪涌保護方案、ESD保護二極管型號、參數、特性、規格書及應用，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工！方案設計、EMC測試、樣品供應、器件定制，東沃電子一站式為您服務！
